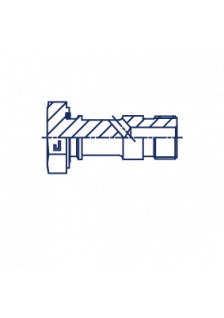

CAST — это надежные трубные соединения и адаптеры для труб, созданные для стабильной работы систем трубопроводов под давлением. В категории вы найдете стандартные адаптеры для метрической, BSP/BSPT, NPT и UNF резьбы, решения под развальцовку 37°/90°, а также фитинги для DIN 2353. При выборе трубных соединений учитывайте диаметр трубы, типы резьбы, материал соединений, герметичность соединений и совместимость соединений с реальными нагрузками по давлению и температуре.
Стандарты и совместимость CAST: ISO/DIN/SAE
Линейка CAST охватывает ключевые международные нормы и стандарты — ISO, DIN и SAE. Для классических систем DIN 2353 доступны прямые метрические фитинги, например прямые метрические, тип E, обеспечивающие надежное уплотнение и высокую коррозионную стойкость.
Для SAE систем доступны решения как по 37° развальцовке (JIC), так и по 90° (J1453, ORFS/flareless). Примером служат прямые BSPT, тип C и регулируемые угловые 90°, UNF, тип A для точной компоновки. Это упрощает адаптацию к условиям и выбор по стандартам в смешанных системах.
Если требуется расширенный вылет, применяйте удлиненные позиции — например, семейство удлиненных FM (SAE J514), что облегчает сборку в стесненных нишах и повышает безопасность эксплуатации.
CAST поддерживает метрическую, BSP/BSPT, NPT, UNF и JIC/ORFS геометрию — это ускоряет унификацию парка оборудования и экономию на адаптерах при модернизации.
Резьба BSP/BSPT: распространенный выбор
Для европейских систем резьбовые соединения по BSP остаются стандартом де-факто. В номенклатуре CAST доступны угловые решения для плотной компоновки, например угловые 90° BSP (60° конус), а также прямые позиции ORFS с BSP-концом — прямые BSP тип H.
Для распределителей и коллекторов удобны Т-образные решения — как Т-образные BSP, так и версии с накидной гайкой BSP с накидной гайкой. Для конической геометрии привлекаются BSPT-элементы в подходящих ветках.
Технологические особенности: при выборе учитывайте тип уплотнения (плоское/конус 60°/О-ring), давление в системе и материал соединений. Коррозионная стойкость и долговечность соединений напрямую зависят от покрытия и марки стали.
Для монтажа трубных фитингов BSP применяйте рекомендованный момент затяжки и всегда проверяйте ориентировку седла 60° — это повышает герметичность соединений.
NPT: коническая резьба для уплотнения по резьбе
В американских и нефтегазовых проектах распространены соединения NPT, где герметизация достигается по конической резьбе с применением анаэробных герметиков или PTFE-ленты. В CAST доступны коллекторные решения, например Т-образные NPT (тип S) для распределения потоков под давлением.
При переходе между стандартами используйте переходные адаптеры и тщательно сопоставляйте параметры: размеры резьбы, шаг/конусность, допускаемые нагрузки и эксплуатационные характеристики.
NPT нельзя напрямую стыковать с BSPT/BSPP — различается угол/шаг/профиль; смешение стандартов снижает безопасность эксплуатации.
Давление: подбор по DN и рабочим нагрузкам
Корректный выбор трубных соединений начинается с оценки давления в системе и диаметра (DN). Для магистралей с импульсной нагрузкой подбирайте запас прочности не ниже 4:1 и согласовывайте фитинги с типом рукава/трубы. Для сверхвысоких давлений подберите шланги 4SP/4SH и соответствующие муфты.
Для примера решений под низкие температуры и высокий напор: рукава класса 4SH, такие как VERSO 4SH Antarctic ?55 °C, и беззачисточные комплекты Parker 2SN No-Skive. Для серийных линий подходят муфты под 2SN и специальные БРС для высокого давления STUCCHI High-Pressure.
| DN (номинал) | Рек. макс. давление, bar | Мин. радиус изгиба, мм |
|---|
| DN6 | 400 | 90 |
| DN10 | 350 | 130 |
| DN12 | 315 | 150 |
| DN16 | 315 | 180 |
| DN20 | 250 | 220 |
| DN25 | 210 | 250 |
Завышение давления выше паспортных значений соединений ускоряет усталостные трещины и течи — контролируйте пиковые импульсы и кавитацию.
Температура и материалы уплотнений
Температура среды и внешней зоны напрямую влияет на выбор материала соединений и уплотнений. Для низких температур используйте эластомеры с расширенным диапазоном; для агрессивных сред подбирайте фторкаучуки или PTFE-элементы.
В пневмогидравлике и химических линиях востребованы термопластиковые решения — см. линейку Powermaster (термопластик). Для обжимных узлов пригодятся комплектующие с дополнительными изоляторами, например белое кольцо и универсальные муфты IMM — это повышает устойчивость к температуре и химии.
При эксплуатации под термоциклированием следите за моментом затяжки и сохранностью антикоррозионных покрытий; это ключ к долговечности соединений.
Подбор уплотнителя под среду (минеральное масло/гликоль/ХС) снижает утечки и повышает ресурс в 1,5–2 раза.
Гибкость компоновки: углы, вылет и сварные узлы
Для оптимальной трассировки в шкафах/рамах применяйте угловые 45°/90° и удлиненные версии. В линиях SAE актуальны угловые 45° (J1453) и конические BSPT-решения угловые 90° BSPT для плотной компоновки.
Когда требуется «достать» до глубоко утопленных портов, выручат удлинённые FM, тип G (метрика). Для соединения с трубой доступны сварные узлы, например угловые 90° под приварку — прочное решение для вибронагруженных зон.
Если необходим быстрый поворот магистрали с минимальной потерей давления — используйте готовые 45°-переходы серии 45° и комбинируйте их с Т-узлами BSP/NPT по месту.
Планируйте трассу «без перекрутов»: угловые адаптеры сокращают микротрещины в обжатых зонах и продлевают ресурс узла.
Защита и износостойкость: Interlock и многоразовые решения
В тяжелых циклах применяйте усиленные фитинги и муфты. Для максимальной фиксации оплётки подойдут Interlock DKO-S (Г). В универсальном парке оборудования востребованы многоразовые DKO-L (Г) и совместимые позиции DKO-S (Г) — прочие производители для оперативного ремонта без простоев.
Для распределительных узлов подключайте Т-фитинги BSP/BSPT/NPT по стандартам проекта, контролируя покрытие (Cr6-free) и толщину слоя — это критично для коррозионной стойкости.
Сервис и монтаж: контроль качества и аксессуары
Сервисное обслуживание включает проверку крутящего момента, повторную герметизацию резьб и контроль износа муфт. Для тяжёлых рукавов 4SP/4SH подойдут комплекты муфт 4SP/4SH с зачисткой, а для регулярных линий — муфты 1SN/2SN/2SC (CS) — так поддерживается стабильная эксплуатация.
Для узлов BSP есть прямые ORFS-решения под тип H (см. выше), а метрические подключения по DIN дополняются ассортиментом прямых и угловых фитингов. Для обзорной навигации по резьбам используйте таблицу ниже и сопоставляйте тип уплотнения с применением на объекте.
| Резьба/стандарт | Уплотнение/геометрия | Типовой фитинг | Применение |
|---|
| BSPP (G), BS 5200 | Конус 60° / плоское седло | Т-фитинг BSP, гайка-гайка | Распределители, коллекторы |
| BSPT | Коническая резьба | Угловой 90° BSPT | Нефтегаз, пульсирующие линии |
| JIC (SAE J514) 37° | Развальцовка 37° | Прямой/угловой FM | Машиностроение, мобильная гидравлика |
| ORFS (SAE J1453) 90° | Плоское лицо + O-ring | Прямой BSP тип H | Высокие импульсы/вибрация |
| Метрика DIN 2353 | Конус 24° + обжимное кольцо | Прямой метрический тип E | Европейские стационарные линии |
| NPT | Коническая резьба | Т-образный NPT | США, химия, энергетика |
Перед сдачей в эксплуатацию выполните опрессовку узла: проверьте герметичность соединений, фиксируйте моменты затяжки и оформляйте сертификаты качества.
При необходимости компактной разводки на проходных элементах используйте проходные Т-образные BSP с накидной гайкой или классические Т-образные BSP — это ускоряет монтаж трубных соединений.
В блоках с конической герметизацией учитывайте различие BSPT/NPT: для BSPT применяйте серийные угловые фитинги, например прямые BSPT тип C совместно с Т-узлами по месту.
Собирайте узлы с одинаковым профилем резьбы в рамках одного коллектора — это снижает риск перекоса и повторного обслуживания.
Примеры по стандартам SAE/DIN
Для ORFS-подключений удобны прямые BSP-версии с плоским лицом и уплотнителем O-ring (тип H), а для DIN-веток используйте метрические проходные/регулируемые элементы, в том числе тип E и регулируемые FR по месту.
В узких нишах используйте поворотные/регулируемые решения UNF, например FR UNF 90°, тип A — это повышает точность позиционирования и облегчает сервис.
Не смешивайте углы развальцовки 37° и 90° в одном узле — это ведёт к утечкам и ускоренному износу посадочных конусов.
Совместимые муфты и вспомогательная фурнитура
Чтобы обеспечить совместимость соединений и шлангов, подбирайте муфты из подходящих линеек: для тяжёлых линий — 4SP/4SH с зачисткой, для стандартных — 1SN/2SN/2SC (CS).
Для резервных/ремонтных операций держите комплект универсальных многоразовых элементов DKO-L/-S и проверяйте состояние уплотнений. Для особых задач используйте специализированные узлы, например спец-БРС высокой прочности.
Конкретные примеры BSP/BSPT
В BSP-ветке удобны угловые 90° решения угловые 90° BSP и комбинированные ORFS-прямые BSP тип H для вибронагруженных зон.
Для конической герметизации используйте BSPT-элементы, в том числе угловые 90° BSPT тип C — они удобны там, где требуется самогерметизация по резьбе.
Унификация по стандартам BSP/JIC/ORFS сокращает складскую номенклатуру и ускоряет сервис.
Итог: выбирая трубные соединения и адаптеры CAST, сопоставляйте нормы и стандарты, типы трубопроводов, диаметр трубы и рабочее давление. Оценивайте технологические особенности узла (углы/длины/сварка), качество материалов и покрытий — всё это определяет ресурс и безопасность эксплуатации.
