Быстросъёмные соединения VERSO — это надежные, герметичные и удобные в обслуживании решения для гидравлики и промышленного оборудования. Они ускоряют монтаж, повышают безопасность соединений и обеспечивают стабильную работу под высоким давлением bar / psi, сохраняя герметичность при частых циклах подключения/отключения. В этом обзоре разобраны ключевые аспекты выбора, типы быстросъёмов, резьбовые стандарты BSP/NPT/SAE/DIN/ISO, применение в hydraulics и рекомендации по оптимизации подключения.
Стандарты и совместимость ISO/DIN/SAE

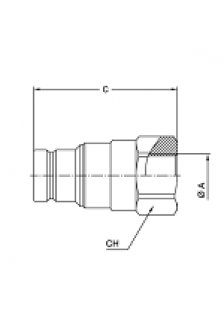

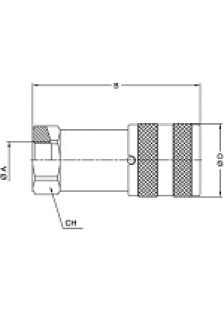

Семейство соединений VERSO разрабатывается с учётом международных требований: стандарт ISO (включая ISO A и ISO 16028 для «flat face»), стандарты DIN и SAE. Для задач с минимизацией утечки при подключении уместно сравнивать решения с плоской серией Flat Face STUCCHI, где плоские торцы снижают загрязнение и потерю жидкости.
При сопряжении с трубными магистралями обращайте внимание на линейку трубных соединений HYDROCSAND — такие адаптеры упрощают переходы между резьбами и диаметрами DN, сохраняя требуемую герметичность соединений.
Выбор по стандарту (ISO/DIN/SAE) сокращает номенклатуру и снижает риск несовместимости при сервисе VERSO.
Резьбовые соединения BSP и метрические
Для европейских установок наиболее распространены резьбовые соединения BSP и метрические интерфейсы. Они обеспечивают высокую прочность и предсказуемую герметичность при корректном подборе уплотнения и момента затяжки.
Типовые элементы для врезки и прохода в линиях с быстросъёмами:
Такой набор облегчает монтаж быстросъёмов в существующие узлы, где задействованы резьбы BSPP/BSPT и метрические резьбы, повышая эффективность соединений и ускоряя пусконаладку.
Правильная связка «быстросъём + BSP-адаптер» сокращает время монтажа и снижает вероятность течи при повторных подключениях.
Резьба NPT/UNF и SAE-интерфейсы
В североамериканских системах распространены стандарты NPT и UNF, а также SAE-интерфейсы (JIC/ORFS). Быстросъёмные фитинги VERSO совместимы с переходами под эти резьбы — это важно при модернизации импортного оборудования.
Такие переходы позволяют подключать быстросъёмы к распределителям, насосам и цилиндрам американского исполнения, сохраняя герметичность соединений и корректный момент затяжки.
Для NPT используйте уплотнительную пасту/ленту, но избегайте избытка: остатки могут попасть в клапан быстросъёма и нарушить работу.
Рабочее давление и герметичность
Ключевое требование к быстросъёмам — безопасная работа при номинальном давлении bar/psi и импульсных нагрузках. Совместимость по DN и типу рукава критична: для линий питания подберите рукава 1SN Multiflex или 1SC Compact, для более высоких пульсаций — 2SN DIESSE.
Для задач мойки под давлением и повышенной температуры применяют шланги 2SWM Cleaning EN 1829-2 (до 155°C). В базовых гидролиниях подойдёт линейка BASIC-класса, если по паспорту обеспечивает требуемое давление.
| DN | Раб. давление (bar) | Раб. давление (psi) | Мин. радиус изгиба (мм) |
|---|
| DN 6 (1/4") | 350 | ? 5075 | 40 |
| DN 10 (3/8") | 300 | ? 4350 | 65 |
| DN 12.5 (1/2") | 300 | ? 4350 | 75 |
| DN 19 (3/4") | 250 | ? 3625 | 120 |
| DN 25 (1") | 180 | ? 2610 | 160 |
Герметичность соединений обеспечивается качеством конусов/уплотнений и корректной сборкой: следите за чистотой и не допускайте перекоса при подключении быстросъёмной муфты и ниппеля.
Никогда не превышайте предельное давление пары «быстросъём + рукав»: ориентируйтесь на меньший из паспортных показателей.
Температура и рабочая среда
Материалы уплотнений и конструкция клапана влияют на ресурс. Для горячей воды и химических сред используйте решения с подходящими эластомерами; при низких температурах обратите внимание на термопласт.
В линиях с низкой массой и хорошей гибкостью себя оправдывают термопластические рукава OL7 (R7) — они сохраняют гибкость и ускоряют монтаж быстросъёмов благодаря меньшему радиусу изгиба.
Подбирайте уплотнения (NBR, FKM и т. п.) по температуре среды и совместимости с жидкостью — это критично для долговечности материалов.
Гибкость монтажа и быстроразъёмные механизмы
Повысить удобство монтажа и легкость разъёма помогают компактные решения и поворотные интерфейсы. Для плотной компоновки отличны «банжо» и накидные гайки.
- Banjo-болт BSP — экономит место у портов.
- DKO-S (Г) VEBA — удобно совмещать с быстроразъёмами.
- SF-6000 Interlock и SF-3000 Interlock — для высоких импульсов.
Для расширения номенклатуры доступны профессиональные фитинги ZEC и изгибы CAST 660 BEL (Ш), что упрощает трассировку линий с быстросъёмами в ограниченном пространстве.
Компактные фитинги сокращают вибронагружение пары «муфта–ниппель», повышая ресурс быстроразъёмной системы.
Безопасность и защита системы
Для соблюдения безопасности соединений контролируйте чистоту в зоне клапанов быстросъёмов и используйте правильные переходы. Для DIN-совместимых линий подходят IMM DKF-W (Ш), для резьбовых веток с конической резьбой — L-образные BSPT (тип S).
Для минимизации утечек и загрязнений учитывайте тип клапана быстросъёма (шариковый/плоский), совместимость уплотнений и импульсный режим работы установки.
| Стандарт | Резьба/угол | Типовые фитинги | Применение |
|---|
| BSP (BS 5200) | Прямая/90° | Проходные, штуцер–гайка | Европейские линии, распределители |
| NPT | Коническая, 45°/90° | Штуцер–штуцер, ввертные | Североамериканское оборудование |
| JIC (SAE J514) | Фланцевание 37° | Крестовые/угловые | Высокое давление, импульс |
| ORFS (SAE J1453) | Плоское уплотнение | Прямые/угловые | Герметичность при вибрации |
Сервис и подбор VERSO
Подбор быстросъёмов VERSO начинается с определения среды, давления, DN, резьбы и условий (вибрация, температура, частота подключений). Дальше — согласование с переходами и рукавами из совместимых линеек, чтобы обеспечить долговечные материалы и стабильную производительность.
Итоговый комплект упрощает эксплуатацию: быстросъём + переход (BSP/NPT/SAE/DIN) + рукав нужного класса. Это ускоряет сервис и снижает простои оборудования благодаря стандартизированным позициям и понятной логистике запчастей.
