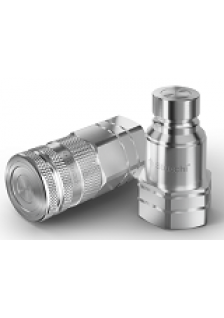

Быстросоединительные элементы — это ядро быстроразъемных соединений, обеспечивающих быструю установку/демонтаж без потери герметичности и производительности. Они упрощают монтажные системы в гидравлике и пневматике, ускоряют обслуживание насосов и компрессоров, позволяют выполнять подключения под давлением и формируют модульные соединения для шлангов и труб. Для комплексных проектов удобно сочетать быстроразъемные фитинги с брендовыми линейками компонент, например TIEFFE и решениями базового класса POWERMASTER.
Быстросъемные механизмы сокращают простой оборудования, снижают риск утечек и делают системы быстрого монтажа предсказуемыми по ресурсу.
Быстросоединительные элементы экономят время на сервисе и уменьшают общую стоимость владения за счет стандартизованных интерфейсов.
Стандарты и конструкции: ISO/DIN/SAE
Правильный выбор быстроразъемного узла начинается со стандарта присоединения: ISO для плоского фронтального уплотнения и шаровых затворов, DIN для метрического 24° конуса, SAE для развальцовок 37°/90°. В узлах с частыми переподключениями лучше использовать плоское уплотнение и защиту от попадания грязи, а также проверенные переходники в соответствии со стандартом.
Для интеграции в линии применяют регулируемые штуцеры и проходные элементы. Например, регулируемые FR (SAE J514) и их удлинённые версии FRM. В метрических системах DIN применимы проходные PN гайка–гайка, а для высоконагруженных колен рекомендуются угловые 45° по SAE J1453.
Сверяйте паспорт быстроразъёма с нормой ISO/DIN/SAE для гарантии совместимости уплотнений и допустимого давления.
Резьбы и совместимость: BSP/Metric/JIC/ORFS
Быстроразъемные соединения часто комбинируют с трубными адаптерами. Для BSPP удобны прямые штуцеры с конусом 60° и плоскими седлами — например, BSP тип H. В метрической зоне DIN востребованы метрические прямые тип H, а для переходов BSP?Metric подойдут прямые переходники BSP–Metric.
При обвязке пультов и рам применяют угловые элементы для плотной компоновки: угловые 45° BSP тип G, угловые 90° BSP и L-образные решения с гайкой для плоского уплотнения ORFS — L-образные ORFS RN. Для длинных вводов удобно брать удлинённые BSP тип S (удлинённые).
| Интерфейс | Угол/тип | Уплотнение | Типичное применение |
|---|
| BSPP (G) | 60° конус / плоское седло | Тип H/G/S | Гидравлика, панели, коллекторы |
| Metric (DIN 2353) | 24° конус | О-ринг/кромка | Стационарные линии, машины |
| JIC (SAE J514) | 37° развальцовка | Металл-металл | Импортная техника, сервис |
| ORFS (SAE J1453) | 90° плоское | О-ринг на фронте | Высокие давления, низкие утечки |
| NPT | Коническая 60° | Резьбовое | Насосы, компрессоры, пневмо |
Сначала подтвердите тип резьбы (BSP, Metric, NPT), затем подберите быстроразъём с тем же уплотнением, чтобы исключить «пересадку» уплотнений.
NPT и конические присоединения
В быстроразъемных системах NPT используется там, где требуется простое резьбовое уплотнение без дополнительных седел. Важно соблюдать допуски и применять уплотнительные материалы, совместимые с рабочей средой — особенно на горячем масле и агрессивной химии. При переходе с цилиндрических резьб выбирайте переходники с соответствующим типом герметизации, чтобы избежать избыточной нагрузки на корпус быстросъема.
В смешанных системах корректнее формировать «мягкие» переходы через адаптеры и выдерживать рекомендуемые моменты затяжки. Это снижает риск микротрещин и продлевает срок службы разъемов для шлангов и труб.
Рабочее давление и выбор DN
Подбирая быстросъём, используйте «узкое место» по давлению: шланг, муфта и сам быстроразъем должны соответствовать одной группе. Для линий среднего давления оптимальны рукава 2SN и 4SP; для сверхвысоких нагрузок — многоспиральные серии и низкотемпературные решения, например R15 ANTARCTIC ?55°C.
Муфты/обжимные элементы также должны соответствовать классу рукавов: для 1SN/2SC подходят муфты 1SN/2SC, а для R13/R15 — усиленные Interlock для R13/R15. Это гарантирует безопасную работу быстросъемных муфт и стабильный ресурс при импульсных нагрузках.
| DN, мм | Типовой диапазон Pраб, бар | Мин. радиус изгиба шланга, мм |
|---|
| 6 | 320–350 | 70 |
| 10 | 280–320 | 90 |
| 12.5 | 240–280 | 120 |
| 19 | 180–220 | 160 |
| 25 | 160–200 | 200 |
Никогда не превышайте минимальный из указанных пределов давления/температуры среди всех компонентов линии — это критично для безопасности.
Гибкость монтажа и модульность
Чтобы быстроразъемные системы собирались без натягов и напряжений, стоит предусмотреть модуль из прямых, угловых и приварных деталей. Прямые элементы под сварку встык — прямые W — создают жёсткие базы, а в плотных узлах помогают угловые 90° BSP и крестовые проходные.
При необходимости вывести магистраль через стенку рамы используют усиленные узлы: проходные BSP или угловые под приварку 90°. В легкой серии DIN удобны резьбовые под быстроразъемы — например, VEBA DKL-G.
Продуманная «лесенка» адаптеров (прямой ? угловой ? приварной) снижает момент на корпусе быстросъёма и продлевает срок службы уплотнений.
Материалы, уплотнения и защита от коррозии
Срок службы быстроразъемных муфт определяется не только давлением, но и материалом корпуса/накидной гайки, качеством О-рингов и покрытий. Для агрессивных сред целесообразны никелированные и нержавеющие исполнения, а также «плоские лица» с защитой от загрязнений.
В метрических системах высокой точности популярны DKO-S (усиленная серия) — см. DKO-S (G). Для коррозионной стойкости и совместимости со шланговыми линиями стоит рассмотреть альтернативные линейки, например FB фитинги.
Не смешивайте разные типы эластомеров (NBR/FKM/EPDM) в одном контуре — подбирайте О-ринги под температуру и рабочую среду.
Температура и климатический режим
В холодном климате выбирайте быстроразъемные соединители с повышенной морозостойкостью уплотнений и низким гидравлическим сопротивлением — это упрощает подключение под давлением. При высоких температурах учитывайте дерейтинг по давлению: чем выше T, тем ниже допустимое давление, и тем критичнее качество посадочных поверхностей быстроразъема.
Для пневматики оптимальны быстросъёмы с меньшей массой и картриджной конструкцией: разъемные соединения с хомутами и быстросъемные трубки ускоряют монтаж и уменьшают инерцию узла.
Сервис, безопасность и хранение
Эксплуатация быстроразъемных систем требует регламентных проверок: визуальный осмотр седел, смена О-рингов, контроль моментов затяжки. На период сервисных работ и для защиты от загрязнений используйте заглушки/колпачки — например, заглушки V. Это продлит ресурс быстроразъемных клапанов и предотвратит попадание абразива в клапан быстросъема.
После каждого десятого цикла подключений проверяйте состояние фиксатора, стяжных колец и посадок. В системах высокой ответственности оформляйте журнал подключений: это помогает выявлять тенденции по утечкам и корректно планировать ТО.
Примеры переходов и вспомогательных элементов
При проектировании систем быстрого подключения пригодятся и дополнительные элементы: L-образные, 45° и 90° колена, прямые под приварку и проходные «гайка-гайка». Они повышают компоновочную гибкость, а значит — ускоряют монтажные операции без лишних усилий.
