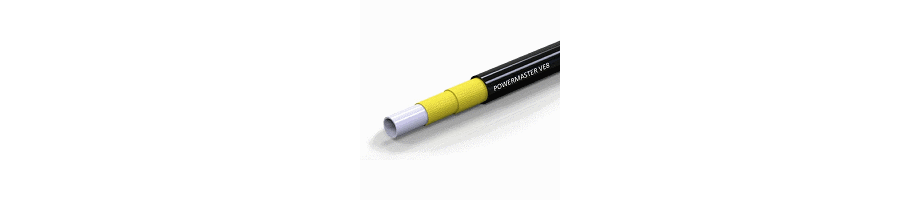

Термопластиковые рукава VE8 — это специализированные решения для транспортировки широкого спектра агрессивных сред, включая краски, растворители, полиолы и неагрессивные газы. Эти высокотехнологичные шланги сочетают исключительную химическую стойкость с механической прочностью, обеспечивая надежность в самых требовательных промышленных условиях. Продукция серии VE8 от POWERMASTER соответствует международным стандартам качества и предназначена для использования в лакокрасочной, химической, нефтегазовой и других отраслях промышленности, где предъявляются повышенные требования к безопасности и долговечности оборудования.
Области применения рукавов VE8
Термопластиковые рукава VE8 находят широкое применение в различных отраслях промышленности благодаря своей универсальности и специализированным свойствам. Они идеально подходят для работы с лакокрасочными материалами, включая краски на основе растворителей, лаки и эмали. В химической промышленности эти рукава используются для транспортировки агрессивных жидкостей, растворителей и полиолов, демонстрируя стабильность даже при длительном контакте с химикатами.
В нефтегазовой отрасли рукава VE8 применяются для перекачки нефтепродуктов и технических жидкостей, сохраняя свои свойства при различных давлениях и температурах. Особое значение эти изделия имеют в системах подачи сжатых газов, где важна герметичность и стойкость к внутреннему давлению. Благодаря разнообразию типоразмеров и вариантов исполнения, термопластичные рукава могут комплектоваться различными типами соединений, включая прямые соединения с резьбой BSP и угловые соединения с резьбой NPT.
Рукава VE8 демонстрируют превосходную стойкость к старению и ультрафиолетовому излучению, что значительно увеличивает их срок службы даже при эксплуатации на открытом воздухе.
Конструктивные особенности
Конструкция термопластиковых рукавов VE8 включает несколько слоев, каждый из которых выполняет определенную функцию. Внутренний слой изготавливается из специальных термопластов, устойчивых к воздействию транспортируемых сред. Армирующий слой обеспечивает прочность и устойчивость к давлению, а внешнее покрытие защищает от механических повреждений и environmental factors.
Для обеспечения надежного соединения с оборудованием рукава VE8 могут комплектоваться различными типами фитингов, включая обжимные муфты и ремонтные соединители. Особое внимание уделяется герметичности соединений, для чего применяются специальные уплотнительные системы, такие как крестовые соединения BSP и соединения ORFS с системой Interlock.
| Диаметр (DN) |
Рабочее давление (бар) |
Минимальный радиус изгиба (мм) |
Температурный диапазон (°C) |
| 6 |
25 |
80 |
-20 до +80 |
| 8 |
24 |
100 |
-20 до +80 |
| 10 |
22 |
120 |
-20 до +80 |
| 12 |
20 |
150 |
-20 до +80 |
| 16 |
18 |
200 |
-20 до +80 |
| 20 |
16 |
250 |
-20 до +80 |
Все рукава VE8 проходят многоуровневый контроль качества, включая испытания на герметичность под давлением, превышающим рабочее в 1.5 раза.
Технические характеристики
Термопластиковые рукава VE8 характеризуются исключительными техническими параметрами, которые делают их оптимальным выбором для работы с агрессивными средами. Рабочее давление в зависимости от диаметра может достигать 25 бар, что позволяет использовать их в системах высокого давления. Температурный диапазон эксплуатации составляет от -20°C до +80°C, обеспечивая стабильность характеристик в различных климатических условиях.
Гибкость рукавов позволяет осуществлять монтаж в стесненных условиях, при этом минимальный радиус изгиба строго регламентирован для каждого типоразмера. Стойкость к химическим воздействиям подтверждена испытаниями с широким спектром агрессивных сред, включая ароматические и алифатические растворители, масла, смазки и многие химические реагенты.
Соответствие стандартам
Продукция VE8 соответствует международным стандартам качества и безопасности, включая ISO, DIN и SAE. Это гарантирует взаимозаменяемость и совместимость с оборудованием различных производителей. Особое внимание уделяется стандартизации резьбовых соединений, для чего предлагаются переборочные соединения и соединения типа Banjo.
При выборе рукава VE8 обязательно учитывайте химическую совместимость внутреннего слоя с транспортируемой средой во всем диапазоне рабочих температур.
Типы соединений и комплектация
Термопластичные рукава VE8 предлагаются с различными типами концевой арматуры, что позволяет оптимально интегрировать их в существующие системы. Наиболее распространены соединения с метрической резьбой, BSP и NPT, которые обеспечивают надежное соединение с оборудованием. Для специальных применений доступны удлиненные ввертные штуцеры BSP и штуцеры с внутренней резьбой BSP.
| Тип соединения |
Стандарт |
Угол подключения |
Область применения |
| BSP |
BS 5200 |
Прямой, 90° |
Общего назначения |
| NPT |
SAE J514 |
Прямой, 45°, 90° |
Североамериканский рынок |
| Метрическая |
DIN 2353 |
Прямой, 90° |
Европейское оборудование |
| SAE |
SAE J1453 |
Прямой |
Высокое давление |
| ORFS |
SAE J1926 |
Прямой, 45°, 90° |
Системы с ударными нагрузками |
Для создания сложных гидравлических систем используются проходные соединения штуцер-штуцер и Т-образные соединения с метрической резьбой. В случаях, когда требуется обеспечить поворот подключения, оптимальным решением являются угловые соединения 90° NPT и регулируемые угловые соединения BSP.
При монтаже соединений с резьбой NPT обязательно используйте уплотнительные материалы, совместимые с транспортируемой средой.
Монтаж и обслуживание
Правильный монтаж и регулярное обслуживание являются залогом длительной и безопасной эксплуатации термопластичных рукавов VE8. При установке следует избегать скручивания рукава и обеспечить соответствие радиуса изгиба минимальным рекомендуемым значениям. Регулярный визуальный осмотр позволяет своевременно выявить признаки износа или повреждения.
Для обеспечения надежности соединений рекомендуется использовать специализированные инструменты и оснастку, такие как конические соединения BSPT и фланцевые соединения DKF. В системах с повышенными вибрационными нагрузками оптимально применение соединений SF CAT 6000 Interlock.
Запрещается эксплуатация рукавов VE8 при температурах, превышающих указанные в технической документации, это может привести к потере прочности и разгерметизации.
Преимущества термопластичных рукавов VE8
Термопластичные рукава VE8 обладают рядом существенных преимуществ по сравнению с традиционными резиновыми шлангами и металлическими трубопроводами. Ключевые преимущества включают исключительную химическую стойкость, малый вес, гибкость и длительный срок службы. Благодаря гладкой внутренней поверхности обеспечивается минимальное сопротивление потоку и снижается вероятность образования отложений.
- Превосходная стойкость к широкому спектру химических веществ
- Высокая гибкость и удобство монтажа даже в стесненных условиях
- Малый вес снижает нагрузку на поддерживающие конструкции
- Устойчивость к ультрафиолетовому излучению и атмосферным воздействиям
- Соответствие международным стандартам безопасности
- Широкий температурный диапазон эксплуатации
Совместимость с различными типами соединений, включая ввертные штуцеры SAE J1453 и BSP с системой Interlock, позволяет легко интегрировать рукава VE8 в существующие системы. Для специальных применений доступны удлиненные ввертные штуцеры и соединения ORFS с обжимной системой.
Сравнение с аналогами
По сравнению с рукавами других серий, таких как VE7, рукава VE8 демонстрируют улучшенные характеристики по химической стойкости и рабочему давлению. В сравнении с рукавами высокого давления 4SP Extreme и Dunlop Hiflex, термопластичные рукава VE8 выигрывают в химической стойкости, хотя и уступают в показателях рабочего давления. Для низкотемпературных применений стоит рассмотреть рукава 4SH Hypercold.
Гладкая внутренняя поверхность рукавов VE8 предотвращает образование отложений и облегчает очистку системы, что особенно важно при работе с красками и полиолами.
Термопластичные рукава VE8 представляют собой оптимальное решение для транспортировки агрессивных сред в различных отраслях промышленности. Их исключительные эксплуатационные характеристики, долговечность и надежность делают их предпочтительным выбором для ответственных применений. Широкий ассортимент типоразмеров и вариантов комплектации позволяет подобрать оптимальное решение для любой технологической задачи.
