Нейтральный подход к выбору — это методика, при которой именная группа POWERMASTER в рамках Базовые рукава оценивается по объективным критериям: нагрузка, среда, температурный режим, требования к монтажу и сроки поставки. Такой формат помогает согласовать классификацию BASIC с параметрами проекта без привязки к бренду, но с учётом доступных компонентов и спецификаций. Для ориентирования по номенклатуре см. раздел Powermaster: фитинги Базовые рукава.
Рабочее давление и размерный ряд (bar/psi)

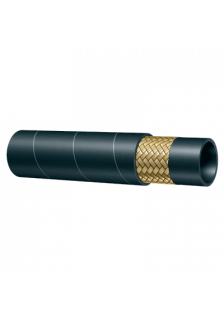

Отталкивайтесь от рабочего давления и пиков (предельное давление), переводя значения в bar/psi. Для базовых линий удобно начинать с типоразмеров DN и проверять запас по давлению не менее 1.5? к рабочему. Для линии POWERMASTER доступны решения от гибких рукавов 1SN POWERMASTER до усиленных трактов.
Если требуются более высокие параметры, смотрите примеры из смежных сегментов: 4SP 701 EN856 (Parker) и 2SC 462 EN857 (Parker), чтобы задать ориентир по характеристикам POWERMASTER и требованиям к испытаниям.
| DN | Рабочее давление, bar | Рабочее давление, psi | Мин. радиус изгиба, мм |
|---|
| 6 | 215 | 3119 | 100 |
| 10 | 160 | 2321 | 130 |
| 16 | 110 | 1595 | 180 |
| 25 | 63 | 914 | 250 |
- Согласуйте диаметр DN с расходом, чтобы не терять давление на длине.
- Проверяйте радиус изгиба относительно компоновки узлов.
- Фиксируйте предельные значения для оценки рисков.
Такой анализ упрощает проектирование именной группы: задаются границы давления в bar/psi, подтверждаются стандарты испытаний и подбираются фитинги.
!
Для BASIC-линий POWERMASTER придерживайтесь запаса по давлению ? 1.5? и фиксируйте пиковые режимы в документации проекта.
Температура и совместимость материалов
Температура эксплуатации напрямую влияет на ресурс и выбор материала. Для холодных/химически активных сред проверьте совместимость материалов и ограничения по диапазонам. В специфических задачах полезны решения с особыми полиамидными/полиэфирными покрытиями, например термопластиковые рукава MT1 POWERMASTER.
Для смешанных систем (масла/вода/воздух) сравните спецификации соседних сегментов: термопластиковые изделия VERSO и BIOFLEX ISO 18752 (STANDARD) как ориентиры по температурным и химическим ограничениям для нейтральной кросс-проверки.
- Учитывайте вязкость при старте/останове и риск термо-циклов.
- Проверяйте стойкость к химикатам по листам совместимости.
Итог: выбираем материал и покрытие так, чтобы температурные пики не выходили за рамки стандарта и гарантийного ресурса.
!
При сомнениях берите ближайший класс выше по температуре и фиксируйте условия в паспорте POWERMASTER.
Варианты подключения: BSP и метрическая линейка
Чаще всего в BASIC-сегменте встречается BSPP (G): плоское уплотнение с кольцом/прокладкой удобно для сервисного монтажа. Типовые элементы: угловые BSP (G) 90° с внутренней резьбой и Т-образные BSP, уплотнение тип G.
При переходе на метрическую серию DIN-2353 учтите тип уплотнения. Встречаются решения с конической посадкой 24° и различными типами уплотнений/геометрий, что важно при перепроектировании узлов или унификации склада.
- BSP (G) — удобство обслуживания, широкий выбор фитингов.
- Metric/DIN — высокая повторяемость, предсказуемая сборка.
Правильная комбинация резьбы и уплотнения снижает утечки и повышает надёжность именной группы POWERMASTER.
!
Старайтесь не смешивать BSP и Metric в одной подсистеме без чёткой схемы переходников — растёт риск ошибок при сервисе.
Коническая резьба NPT и область применения
Если требуется коническое уплотнение по резьбе, используйте NPT (ANSI B1.20.1) и проверяйте герметики/ленты согласно документации. Для компактных колен важно учитывать ориентацию и момент затяжки. Пример компонента — L-образные переходники NPT (вн. резьба).
Применяйте NPT в системах, где допустима герметизация по резьбе и контролируется момент/угол доворота; в зонах вибраций отдавайте приоритет торцевым уплотнениям.
Стандарты ISO/DIN/SAE и унификация POWERMASTER
Нейтральный подход предполагает привязку к стандартам: ISO 8434-3 (ORFS), ISO 8434-2 (JIC/SAE J514), DIN 2353, SAE J1453 для flareless. Это облегчает управление проектом, унификацию склада и проверку спецификаций BASIC.
Типовые элементы для ориентира: ORFS-фитинги Tieffe, узлы SAE J1453 90° с накидной гайкой, а также JIC-ответвления: Т-образные UNF, тип N и Т-образные UNF, тип A.
| Резьба/стандарт | Уплотнение | Типовые фитинги | Применение |
|---|
| BSPP (G) / ISO 228 | Плоское + кольцо | Прямые/угловые | Линии давления/возврата |
| JIC 37° / SAE J514 (UNF) | Конус 37° | Тройники/ответвления | Мобильная гидравлика |
| ORFS / ISO 8434-3 | Торец + O-ring | Прямые/угловые | Вибрации/удары |
| DIN 2353 (Metric) | Конус 24° + кольцо | F/FR/LL/L/S | Стационарные узлы |
| NPT (ANSI B1.20.1) | Конус по резьбе | Переходники | Газ/пневмо/сервис |
Унификация по стандартам облегчает оценку рисков, методы тестирования и контроль качества в рамках документации POWERMASTER.
!
Фиксируйте стандарт в спецификации каждого узла: это ускоряет закупки и снижает ошибки при сборке.
Гибкость, радиус изгиба и ресурс
Гибкость рукава влияет на удобство трассировки и на срок службы. Для динамических цепей выбирайте конструкции с пониженным минимальным радиусом, опираясь на реальные схемы изгибов. В тяжёлых условиях ориентируйтесь на образцы уровня 3SK SuperForest 55C (Dunlop Hiflex) как бенчмарк.
При проектировании именной группы закладывайте запас на компрессию/растяжение при изгибе, учитывайте частоту циклов и температурные влияния — это основа надёжности именной группы и практических рекомендаций по обслуживанию.
!
Чем меньше изгибов «на месте», тем выше ресурс: добавьте держатели/скобы и перестройте траекторию вместо перетяжки рукава.
Конфигурации узлов и переходников
Для ветвлений используйте метрические элементы DIN-2353: угловые 90° метрические, тип B и прямые метрические, тип H. Для 60° конуса доступны решения проходные штуцер-штуцер (60°) и прямые DKM-60 (метрическая 60°).
Если требуется расширенная номенклатура для системы, используйте общий каталог трубных соединений POWERMASTER. Это ускорит оптимизацию BASIC и согласование элементов конструкции.
- Старайтесь минимизировать переходы между разными стандартами.
- Фиксируйте ориентацию угловых элементов и положение ответвлений.
Защита соединений и контроль герметичности
Надёжность именной группы зависит от мелочей: шайб, колец, правильной геометрии торцов. Используйте проверенные комплектующие, например шайбы/уплотнения для DIN-2353, и подбирайте фитинги по классу: SF-6000 (CAST, STANDARD) либо усиленные позиции SF-Komatsu 3000 (Tieffe) для тяжёлых условий.
После монтажа проведите испытания: сначала «обкатка» на номинальном режиме, затем опрессовка и контроль падения давления. Фиксируйте результаты в журнале обслуживания — это база для гарантий качества и будущего анализа эффективности.
- Опрессовка и визуальный осмотр.
- Повторная протяжка и контроль утечек.
- Маркировка и внесение в документацию POWERMASTER.
Такая методика снижает риски и подтверждает соответствие стандартам качества.
!
Не превышайте предельное давление и избегайте перекрутов — это главные причины преждевременных отказов.
Сервис, сроки поставки и управление проектом
Для быстрой сборки и планового обслуживания используйте системы, ускоряющие монтаж: Parkrimp No-Skive серия 70 и оперативные соединения быстроразъёмы VERSO. Это упрощает управление POWERMASTER в эксплуатации.
Согласуйте сроки поставки, формируйте документацию POWERMASTER (спецификации BASIC, карты моментов, схемы) и внедряйте регламент сервиса. Нейтральный подход фиксирует метрики: MTBF, время замены, стоимость владения, что помогает принять решение без брендо-зависимости.
- План-график ТО и ответственные лица.
- Распределение номенклатуры по стандартам/резьбам.
- Запас критичных позиций на складе.
