Рукава высокого давления Базовые рукаваа — это рациональный выбор для типовых гидравлических и пневматических задач, где важны надежность рукава, предсказуемые характеристики рукавов и умеренный бюджет. В этой статье — компактный гайд по выбору рукавов: рабочее давление vs предельное давление, длина рукава, диаметр рукава, материал рукава, стойкость к химикатам, гибкость рукава, резьба BSP/резьба NPT, а также подбор соединительных элементов и фитингов для рукавов.

Ключевые аспекты выбора Базовые рукава

С точки зрения ресурса срок службы формируется сочетанием: рабочего давления (и импульсной нагрузки), температуры эксплуатации, условий трассировки (перегибы, вибрации), а также корректного подбора фитингов и адаптеров. Для типовых линий под маслом и воздухом BASIC-класс закрывает до 80% задач, оставаясь недорогим и простым в монтаже.

Если нужен шаг выше по ресурсу или морозостойкости, смотрите соседние линейки: например, решения Hypress (Стандартные рукава) либо специализированные фитинговые решения под BSP G фитинги Tieffe для унификации парка.

Рабочее и предельное давление: как не ошибиться

Рабочее давление — то, на которое рукав рассчитан при непрерывной эксплуатации; предельное (burst) в 3–4 раза выше и служит только запасом прочности. При проектировании учитывайте пики насоса и реальный профиль нагрузки. Для безопасного запуска выполняйте проверки на прочность с использованием технологических заглушек и тестовых контуров.

Перед пуском/опрессовкой обязательно проверьте арматуру: надежные обжимные решения и корректная геометрия трассы снижают риск локальных перегибов. Для тяжелых режимов используйте силовые обжимные компоненты, рассчитанные на серию 4SP/4SH/R13/R15.

Для опрессовки и временного перекрытия линий используйте заглушки BSPT/NPT. А в узлах с высоким импульсом — усиленные муфты Powerflex CS.

Температура эксплуатации и среда

Температура среды и окружающей атмосферы напрямую влияет на стойкость к износу и срок службы. Для холодных регионов уместны low-temp решения, например Parker 2SC 461LT (до ?50 °C).

Для растворителей, спиртов и газов оценивайте совместимость с насосами и уплотнениями. Под такие среды подойдут термопластиковые рукава VE7.

Длина и диаметр: управляем потоком без потерь

Диаметр рукава подбирается по расходу и допустимой потере давления; длина — с учетом хода механизмов и компенсации вибраций. Для компактных трасс ищите модели с лучшим минимальным радиусом.

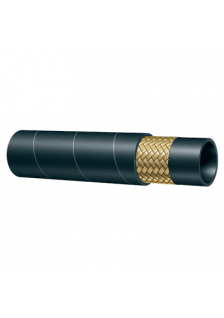

Примеры ассортимента: для базовых линий — Dunlop Hiflex 1SN; для тяжелых нагрузок — Dunlop Hiflex R13. При сборке учитывайте тип хвостовика и гайки, чтобы сохранить поток и упростить легкость монтажа.

Резьбы и стандарты: BSP, NPT, JIC, DIN, ORFS

Корректная установка фитингов — половина ресурса. В BASIC-проектах типичны BSPP/BSPT (BS 5200), NPT, JIC 37° (SAE J514), DIN 2353 (24°) и ORFS (SAE J1453). Ниже — краткие подсказки и примеры совместимых элементов.

BSP (BS 5200)

Для BSP удобны угловые и прямые решения с накидной гайкой и штуцерными вставками: они обеспечивают плотность и быструю сборку. Обратите внимание на угловые 45° BSP с накидной гайкой и угловые 90° BSPT. Дополняйте крепёж шестигранными гайками.

NPT

Коническая резьба NPT обеспечивает самоуплотнение. Для разворота трассы компактными решениями служат угловые 90° с внутр. резьбой NPT. Учитывайте герметики, чтобы избежать микроподтеков при термоциклах.

JIC 37° (SAE J514)

JIC популярен благодаря металло-металлическому уплотнению. Для поворотных узлов используйте регулируемые L-образные JIC и комплектующие гайки/втулки JIC.

DIN 2353 (24°)

Метрические DIN 2353 обеспечивают стабильное уплотнение при вибрациях. Для компактной разводки применяйте угловые 90° проходные и регулируемые 45° (тип G).

ORFS (SAE J1453)

Для высоких импульсных нагрузок и вибраций ORFS с эластомерным О-кольцом — лучший выбор: устойчив к микроподтеканиям. Пример — T-образные ORFS для развязки контуров.

Гибкость и защита трассы

Соблюдайте минимальный радиус и избегайте крутки. Для защиты от истирания и перегибов используйте бандаж/скобы и крепёжные ленты. В уязвимых местах применяйте защитную ленту Safeplast — это недорого и эффективно.

Подбор соединительных элементов: быстрый каталог

• редукционные T-образные DIN 2353 (PRT) для переходов по диаметрам;
• проходные с накидной гайкой JIC (PN) для сервисных вставок;
• соединение для манометров/датчиков DIN — быстрый контроль давления;
• угловые с накидной гайкой DIN (тип E) для плотных зон;
• переборочные T-образные JIC (PD) для панелей и корпусов;
• ввертные штуцера с накидной гайкой JIC (FN) для компактных стыков.

Монтаж, проверки и сервис

Быстрый и качественный монтаж обеспечивают предпрессованные фитинги Parker и проверенные обжимные компоненты Powerflex CS. Для BSP-интерфейсов используйте совместимые фитинги BSP G.

После сборки выполните опрессовку (заглушки/тест-шланги), обучите персонал рекомендациям по эксплуатации, настройте плановую замену рукавов. Для узлов поворота трассы и тройников используйте: угловые 90° NPT (там, где уместно), а также контролируйте радиусы изгиба и крепёжные элементы.

1. Проверка комплекта: рукав, муфта, штуцер, гайка, уплотнение.
2. Обезжиривание и сборка без перекоса, момент затяжки — по спецификации.
3. Опрессовка и контроль утечек, протоколирование результатов.

Быстрая матрица соответствий

Где BASIC особенно уместен

Рукава для гидравлики в прессах, подъёмниках, линиях охлаждения; рукава для пневматики в распределительных гребёнках; рукава для промышленности — транспорт жидкостей и смазок. При необходимости компактной трассировки и быстрой сервисопригодности применяйте ввертные JIC (FN) и редукционные T-элементы DIN для аккуратной разводки.

Если трассу нужно часто разбирать/собирать, используйте проходные с накидной гайкой JIC и переборочные T-образные JIC — это ускоряет сервис и снижает риск повреждений резьбы.

Полезные примеры BSP/JIC/DIN на один взгляд

• BSP 45° с накидной гайкой для плотных зон;
• BSPT 90° для разворота на компактном участке;
• гайки JIC и штуцера JIC (FN) для сервисных соединений.
