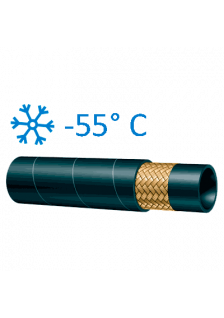

VERSO 1SN ANTARCTIC (-55°C) — это высококачественный морозостойкий шланг для гидросистем, где критичны стабильный результат, безопасность эксплуатации и долговечность. Серия создана для эффективной работы при низких температурах, снижает риски простоя, минимизирует потери давления и обеспечивает надежные соединения в промышленном применении — от коммунальной техники до горнодобычи.
Почему VERSO — идеальный выбор для стабильного результата
Шланг построен по стандарту EN 853 1SN: одна стальная оплётка, эластичная, химически стойкая внутренняя и морозостойкая внешняя оболочка. При -55°C он сохраняет гибкость, устойчив к износу, выдерживает рабочее давление и сохраняет герметичность при вибрации.
Для задач с экстремальным холодом серия дополняется совместимыми компонентами: от резьбовых адаптеров до быстроразъёмов. Для особо холодных магистралей можно рассмотреть родственную низкотемпературную линию VERSO 3SK ANTARCTIC, если требуется ещё более высокий запас по давлению.
Работа при низких температурах до -55°C
Главная особенность 1SN ANTARCTIC — устойчивость к холоду. Низкотемпературный компаунд предотвращает микротрещины и “дубление” оболочки при -55°C, а высокая эластичность облегчает укладку и монтаж в стеснённых трассах.
В условиях обледенения и частых подключений используйте плосколицевые БРС, чтобы исключить попадание снега и грязи в контур. Например, Stucchi A-HD (flat face) и их сервисные версии Stucchi APM.
!
При пусках ниже ?40…?55°C избегайте резких перегибов: сначала прогрейте контур рециркуляцией масла на низком давлении.
Рабочее давление и стойкость к импульсам
1SN ANTARCTIC рассчитан на стабильное рабочее давление в типовом для класса диапазоне с высоким ресурсом по импульсным циклам. Для корректной сборки применяйте резьбовые элементы, рассчитанные на те же группы давлений, например ввертные штуцеры BS 5200 (серия F) и прямые BSPT (тип C).
| DN | Типовое рабочее давление, bar | Мин. радиус изгиба, мм |
|---|
| 6 | 225 | 100 |
| 10 | 160 | 140 |
| 12 | 130 | 180 |
| 16 | 110 | 240 |
| 25 | 80 | 300 |
Значения являются типовыми для EN 853 1SN и зависят от конкретного типоразмера и партии. Для проектирования берите данные паспорта VERSO и запас по давлению 4:1 в тяжёлых циклах.
!
При импульсных нагрузках используйте фитинги с равным или бо?льшим классом давления и проверяйте совместимость материалов (сталь/нерж. сталь/латунь).
Соответствие стандартам и типы резьб
Линейка 1SN ANTARCTIC совместима с распространёнными резьбовыми стандартами и посадочными конусами: BSP/BS 5200, метрическая DIN 2353, UNF/JIC SAE J514, NPT. Это облегчает интеграцию в существующие системы, снижает риски утечек и ускоряет сервис.
| Резьба | Стандарт | Типовой фитинг | Применение |
|---|
| BSP | BS 5200 | Штуцер/гайка | Распределители, РВД |
| JIC | SAE J514 (37°) | FM/FP | Мобильная гидравлика |
| Metric | DIN 2353 (24°) | EO-серии | Стационарные линии |
| NPT | ANSI/ASME B1.20.1 | Прямые/угловые | Резьбовые порты |
Для метрических соединений доступны решения уровня SAE J514 — например прямые метрические FM (тип G), а также метрические болты banjo (метрика). Для американских линий подойдут UNF-компоненты — например Т-образные UNF (тип N).
!
Единая платформа резьб упрощает унификацию склада и ускоряет замену шлангов в полевых условиях.
BSP/BSPT: универсальная резьба для европейских систем
В большинстве европейских систем применяются BSP и BSPT. Для прямых соединений используйте прямые BSP с накидной гайкой, а для поворотов — угловые 90° BSP с накидной гайкой.
В конусных резьбах на трубопроводах широко применяются и BSPT-компоненты: фитинги BSPT, прямые BSPT тип C и угловые 90° BSPT тип S. Для коллекторов доступны Т-образные BSP тип G.
!
Подбирайте BSP/BSPT с учётом схемы уплотнения (тип C/G/S) и материала корпуса, чтобы исключить галловые пары и коррозию.
NPT: резьба для североамериканского оборудования
В парке американской техники резьбовые порты часто выполнены под NPT. Для компактных трасс используйте L-образные NPT (тип S), а для распределения потока — Т-образные NPT (тип S). Это обеспечивает безопасную интеграцию 1SN ANTARCTIC в существующие NPT-порты.
!
В NPT всегда наносите герметик/ленту по регламенту и контролируйте момент затяжки — перетяжка снижает ресурс резьбы.
Гибкость, сборка и варианты муфт
Морозостойкий компаунд даёт высокую эластичность и лёгкость установки. Для стандартной обжимаемой сборки подберите совместимые муфты: базовые обжимные муфты и многоразовые обжимные муфты для сервисных задач.
Для тяжёлых давлений и толстых оплёток доступны муфты 4SH CS с зачисткой и промышленные решения пресса — Parker Parkrimp 70 (DKO-SG).
Для спецтехники полезны бренд-ориентированные комплекты, например Tieffe SF Komatsu 3000, а для лёгкой сборки — накидные VEBA DKL-G.
Защита от утечек, безопасность и аксессуары
Плосколицевые быстроразъёмы снижают потери масла при разъединении в мороз. Для тяжёлой техники применяйте Stucchi A-HD и сервисные Stucchi APM. Для компактной разводки используйте угловые 90° с накидной гайкой BSP (тип G) и, при необходимости, метрические повороты L-образные метрические (тип E).
!
Чтобы избежать перетирания в мороз, используйте защитные пружины/оплётки и задавайте минимальный радиус изгиба с 10–15% запасом.
Сервис и доступность компонентов
Для быстрой замены под рукой держите совместимые шланги и переходники. В ряде проектов применяют альтернативные низкотемпературные рукава, например DIESSE 3SK, что облегчает обслуживание смешанных парков техники.
При расширении складской номенклатуры обратите внимание на решения от сторонних поставщиков — фитинги FB — это помогает сократить простой и обеспечить непрерывность поставок.
Короткий чек-лист подбора
Чтобы получить стабильный результат в экстремальных условиях, следуйте простому алгоритму выбора.
- Определите температуру (до ?55°C) и рабочее давление с запасом.
- Выберите резьбу (BSP/BSPT, Metric, UNF/JIC, NPT) и схему уплотнения C/E/G/S.
- Подберите муфты и пресc-технологию (стандартные/без зачистки/многоразовые).
- Закройте требования по безопасности (flat face БРС, защита от перетирания).
